CO2 gamyba

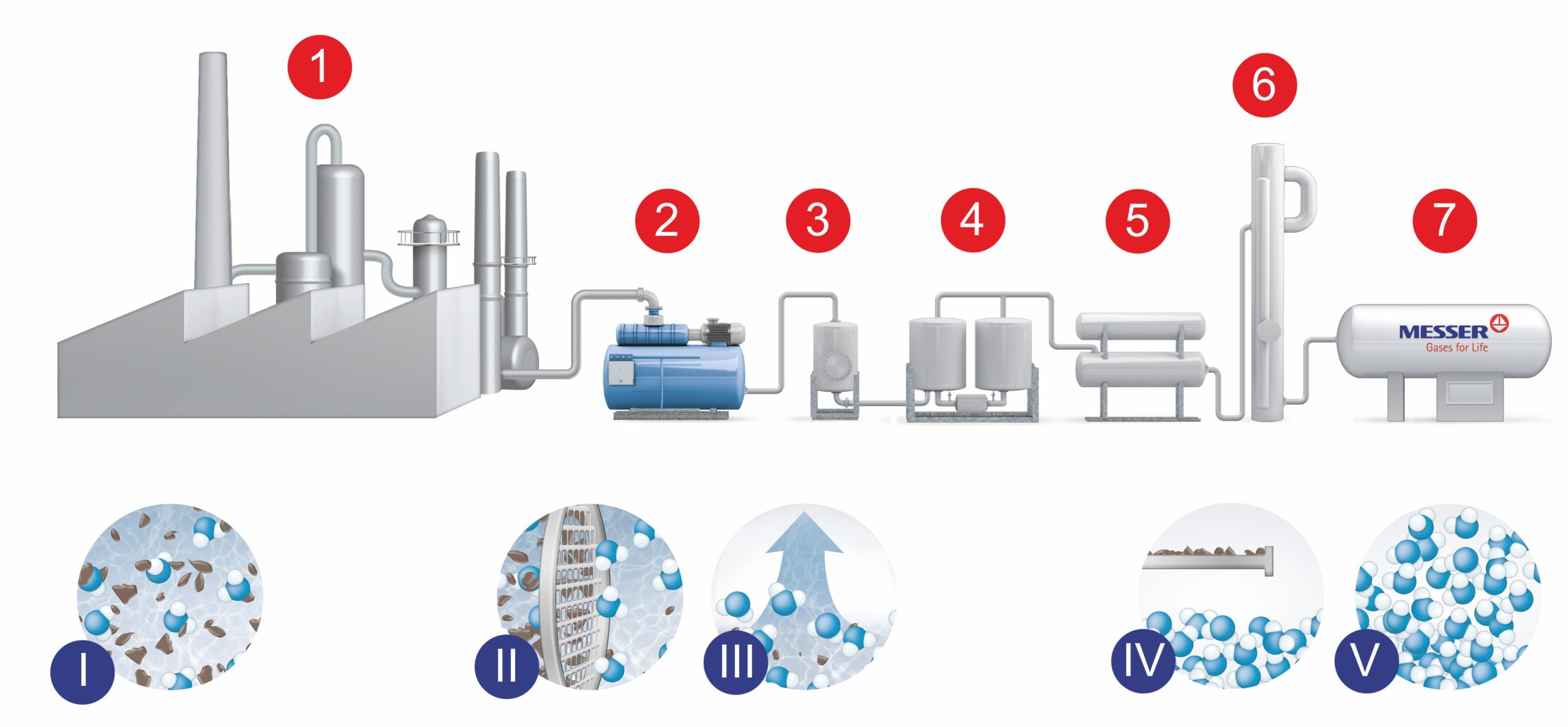

1 – chemijos gamykla | 2 – kompresorius | 3 – filtras | 4 – džiovintuvas | 5 – skystiklis | 6- distiliavimo bokštas | 7 cisternų

I – Chemijos gamykloje išmetamas CO2 pašalinamas prieš išleidžiant į atmosferą per dūmtakį.
Kompresoriuje CO2 suspaudžiamas iki maždaug 20 barų.
II – filtras pašalina visas dujines priemaišas.
III – džiovykloje drėgmė pašalinama iš dujų
Skystinyje dujinį CO2 suskystina maždaug minus 30 laipsnių Celsijaus temperatūra.
IV – distiliavimo bokštas skirtas galutiniam valymui. Čia CO2 išsiskiria iš smulkiausių priemaišų. Išgrynintas CO2 surenkamas distiliavimo bokšto mygtuke
V – produkto galas yra labai grynas, skystas CO2.
